卧式加工中心
H.Plus Series

LINE UP

卧式加工中心 H.Plus-300

  • Picture
  • Option

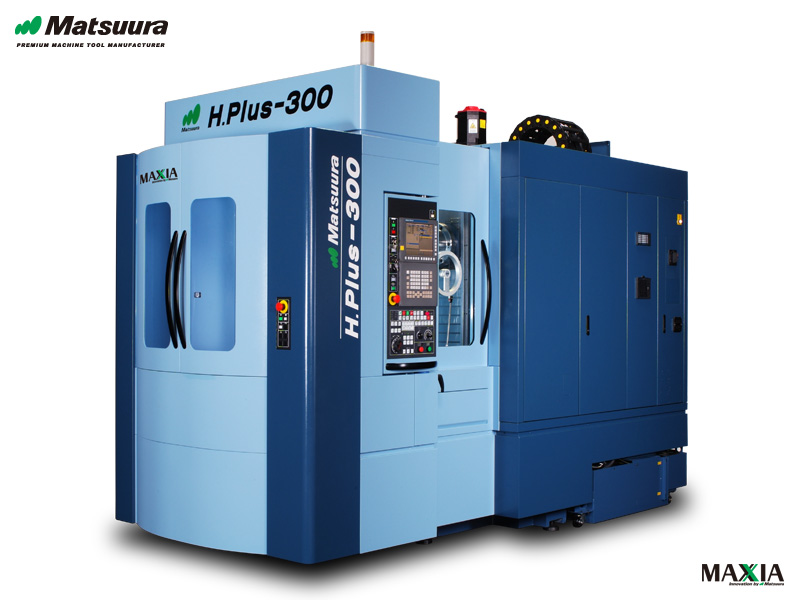

卧式加工中心 H.Plus-300

不仅能对应300×300 mm 托板的小型机型,同时也能确保同类型最大工件尺寸.
备有扩展性高,品种丰富的选配件.

卧式加工中心 H.Plus-405

  • Picture
  • Option
卧式加工中心 H.Plus-405

装载有500×500 mm 托板的高性价比机型.
备有扩展性高,品种丰富的选配件.

卧式加工中心 H.Plus-500

  • Picture
  • Option

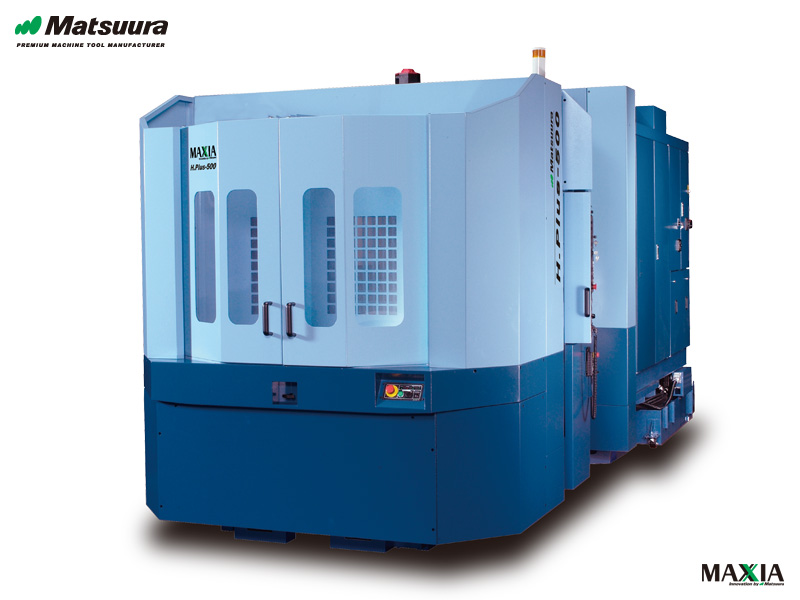

卧式加工中心 H.Plus-500

从大型部件到小型部件,均可对应的多功能型.标准装配BT50 主轴,实现了高速高精度加工.
备有扩展性高,品种丰富的选配件.

卧式加工中心 H.Plus-630

  • Picture

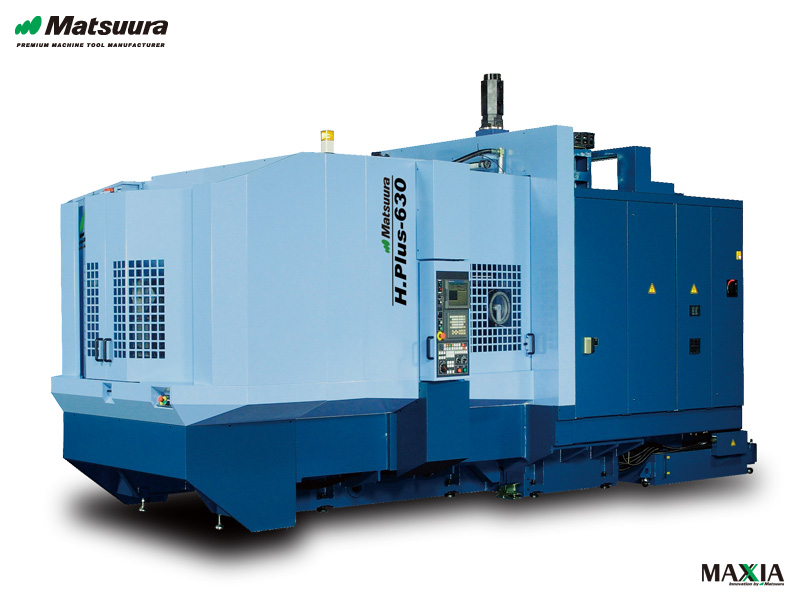

卧式加工中心 H.Plus-630

装配有BT50 12,000 min-1主轴的高速高刚性机型.
从铝材的高速切削到钢材的重切削,可对应广泛的加工需求.
备有扩展性高,品种丰富的选配件.

这页尖端▲

SPEC



卧式加工中心

H.Plus-300

卧式加工中心

H.Plus-405

卧式加工中心

H.Plus-500
最大加工物尺寸：mm

standard

pc

Φ530×H760

(PC5, PC15)

pc

Φ500×H760

(PC11)

Φ700×H850

Φ850×H900

工作物容许重量：kg 250 400 500
轴行程(X/Y/Z)：mm 550/560/500 660/660/660 800/800/800
作业面大小：mm 300 x 300 500 x 500 500 x 500
主轴转速：min-1
15,000：BT40

standard
20,000：BT40 option
30,000：BT40 option
12,000：BT40

standard
20,000：BT40 option
30,000：BT40 option
10,000：BT50

standard
12,000：BT40 option
20,000：BT40 option
30,000：BT40 option
快速进给速度(X/Y/Z)：m/min 60 60 50
刀具数量
51：BT40

standard
120/150/180
/210/240：BT40

option
120/160/200/240
/280/320：BT50

option
360/400/440/480
/520：BT40

option
51：BT40

standard
120/150/180/210
/240：BT40		 option
120/160/200/240
/280/320：BT40

option
360/400/440/480
/520：BT40

option
60：BT50

standard
120：BT50 option
150/180/210/240
：BT50

option
51/80：BT40 option
120/150/180/210
/240：BT40

option
托板数
2

standard
5 option
11 option
15 option
17～ option
2

standard
6 option
12 option
17～ option
2

standard
5 option
10 option
17～ option
NC 装置

Matsuura G-Tech 840DI

Matsuura G-Tech 30i

Matsuura G-Tech 840DI

Matsuura G-Tech 30i

Matsuura G-Tech 840DI

Matsuura G-Tech 30i

这页尖端▲



卧式加工中心

H.Plus-630

卧式加工中心

H.Plus-800




最大加工物尺寸：mm

Φ1,050×H1,115

Φ1,050×H1,115


工作物容许重量：kg 1,200 1,060
轴行程(X/Y/Z)：mm 1,050/920/990 1,050/920/990
作业面大小：mm 630 x 630 800 x 800
主轴转速：min-1
12,000：BT50

standard
10,000：BT50 option
15,000：BT50 option
12,000：BT50

standard
10,000：BT50 option
15,000：BT50 option

快速进给速度(X/Y/Z)：m/min 60 60
刀具数量
60：BT50

standard
120：BT50 option
150/180/210/240
：BT50

option
270/300/330/360
：BT50

option
60：BT50

standard
120：BT50 option
150/180/210/240
：BT50

option
270/300/330/360
：BT50

option

托板数
2

standard
6 option
17～ option
2

standard
6 option
17～ option

NC 装置

Matsuura G-Tech 30i

Matsuura G-Tech 30i



这页尖端▲

OPTION

卧式加工中心
H.Plus-300

H.Plus-300 PC5

PC5

装载了5托板交换装置系统

H.Plus-300 PC11

PC11

装载了11托板交换装置系统

H.Plus-300 PC15

PC15

装载了15托板交换装置系统

H.Plus-300 PC17

PC17

装载了17托板交换装置系统

卧式加工中心
H.Plus-405

H.Plus-405 PC12

PC12

装载了5托板交换装置系统

H.Plus-405 PC26

PC26

装载了11托板交换装置系统

卧式加工中心
H.Plus-500

H.Plus-500 PC5

PC5

装载了5托板交换装置系统

这页尖端▲

SAMPLE
